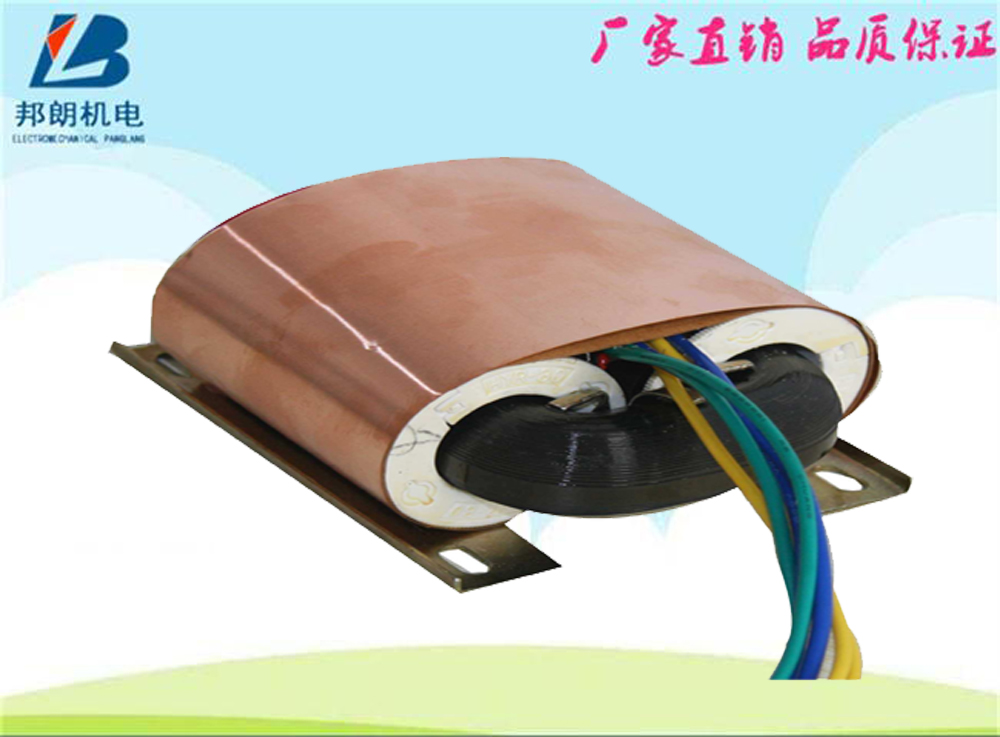

R型变压器采用取向性高磁导率硅钢带制成的，无切割环形截面的R铁芯是变压器的一个革命性突破。R变压器具有体积小，重量轻和漏磁小等特点，与E-I型、C型和环形变压器相比有着更高的性能和可靠性。我厂R型变压器小可达到2W，大1000W不等。输入电压从100V到240V，输出可根客户的不同要求而设计。主要用于复印件、打印机、工业设备、测量测试设备等等。基本参数：输入电压：100V-240V输出电压：按客户要求设计功 率: 2VA-1000VA 频 率: 50-60Hz 温升小于等于85摄氏度效率大于等于95%操作温度：0摄氏度到40摄氏度存贮温度：-20摄氏度到85摄氏度R型变压器的应用：R型变压器主要应用于显示器、电脑终端机、复印件、图文传真机、卫星广播接收器、高保真音响扩音器、测量和测试设备、电力设备仪器、计量流量仪器、医用电子仪器设备、金融仪器设备、工业设备、电梯升降机、信号设备、监控报警设备仪器、通讯设备等等。主要特征：体积小，重量轻漏磁小产热量小，无噪音励磁电流小符合安全标准R型变压器外形尺寸
型号
Model Number功率
Power(VA)安装尺寸
Exterior and Installing Dimension (mm)重量
WEI ght (kg)A
B
C
D
E
R5
2-6
57
47
27
45
33
0.2
R8
7-10
69
61
34
53
44
0.3
R10
11-15
74
61
37
68
48
0.4
R20
15-25
80
70
39
55
45
0.5
R30
25-40
96
77
42
70
60
0.7
R40
40-55
99
80
44
70
60
0.9
R50
55-65
101
92
48
75
65
1.0
R65
65-80
105
95
51
90
65
1.2
R80
80-100
125
90
52
90
70
1.4
R100
100-120
126
110
57
100
80
1.7
R160
120-200
138
115
63
100
85
2.5
R260
200-280
160
121
66
130
95
3.4
320
280-380
163
128
70
135
95
3.8
R600
380-600
185
150
83
142
100
6.3
R1000
600-1000
225
185
97
180
140
10.0
操作环境：1）环境温度：环境空气温度高不超过+40℃。2）海拔：安装地不能超过海拔2000m3）温度：空气相对湿度湿月的平均大相对湿度为90%4）不受雨雪侵袭的场所。5）无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方测试项目：1）空载测试 （包括空载电流，空载电压，空载损耗）2）负载测试（负载电压，温升）3）感应电压测试4）DC电阻测试5）安全测试5）注：以上为常用产品，可按客户要求设计生产。数据仅供参考，如有变动不另行通知，请以实物为准。
