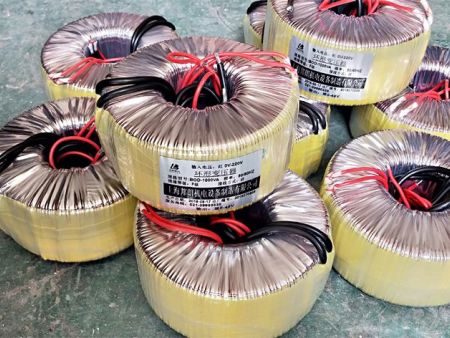

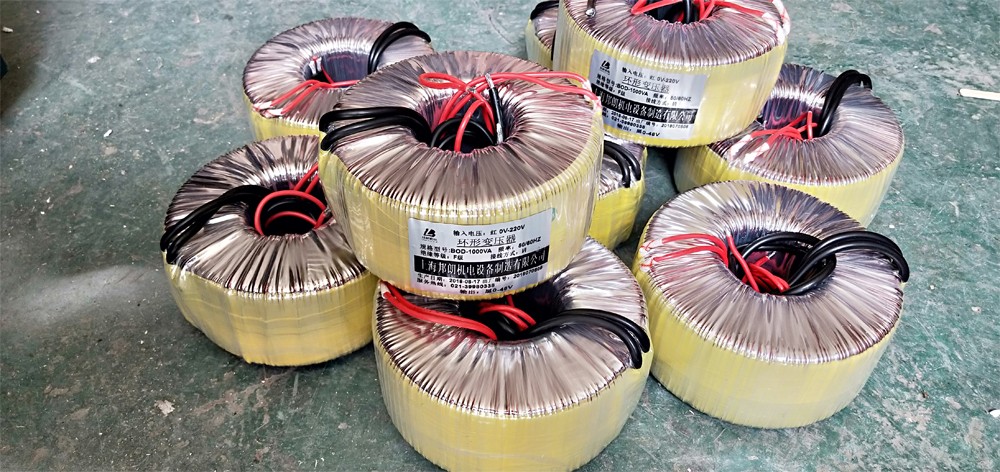

环形变压器BOD-1KVA

产品特点：

电效率高铁心无气隙，叠装系数可高达95%以上。

      振动噪声较小铁心没有气隙能减少铁心感应振动的噪音，绕组均匀紧紧包住环形铁心，有效地减小磁致伸缩引起的“嗡嗡”声。

       运行温度低由于铁损可以做到1.1W/kg，铁损很小，铁心温升低，绕组在温度较低的铁心上散热情况良好，所以变压器温升低。

容易安装环形变压器只有中心一个安装螺杆，特别容易在电子设备中进行快速安装与拆卸。

产品分类：

1）标准型电源变压器产品系列容量8～1500VA，有较小的电压调整率、满载运行温升仅为40℃，允许短时超载运行，适合于要求高的使用场合。 初次级绕组间采用B级（130℃）的聚酯薄膜绝缘，要求至少包三层绝缘带，能经受交流4000V，1min的耐压试验。

2）经济型电源变压器产品系列容量50～1500VA。

3）隔离变压器产品系列容量50～1000VA，所有初级引线需要采用双绝缘导线。变压器高温升低于45℃。

环形变压器应用中应注意的问题：

1变压器的功率容量 变压器的功率容量是决定铁心尺寸的主要依据。在很多场合变压器的负载是间歇性的，例如音响设备中的电源变压器。这时变压器的体积和重量较连续工作时要减少很多，这时变压器的工作周期比其热时间常数要短很多，可用式（1）计算变压器的额定功率。 式中：PN——变压器额定功率（VA）； PL——变压器负载功率（VA）； A——接通负载时间； B———变压器工作周期。

2电压调整率 电压调整率是衡量变压器负载特性的重要指标。电压调整率是指当输入电压不变，负载电流从零升到额定值时，输出电压U2的相对变化值，通常以百分数表示，如式中：ΔU——电压调整率； U20——空载输出电压（V）； U2——变压器额定负载时的输出电压（V）。 其特性电压调整率随变压器容量增大而下降。

3环形变压器效率 由于变压器有铁损和铜损，输出功率PO总是小于输入功率Pi，变压器的效率η。列出了三组不同功率的变压器效率曲线，随着容量增大效率明显增高，容量300VA以上的变压器，在额定负载下效率可高达95%以上。

4自耦变压器 当只要求升压或降压，而不要求初级与次级绕组隔离的情况下，使用自耦变压器是合适的。自耦变压器具有体积小，成本低、传输功率大等优点，用环形铁心绕制自耦变压器因初次级绕组不需绝缘，加工十分方便，体积、重量更小，造价更低。 要注意的是自耦变压器初、次级绕组的公共端（COM）要接零线，这样才安全。 　 自耦变压器它的额定功率PAH按式计算。PAH=PAO(UH－UL)/UH(VA)

式中：PAO——自耦变压器输出功率（VA）； UH——高电压绕组电压（V）； UL——低电压绕组电压（V）。

5温升问题 环形变压器的温升特性曲线示，可看出环形变压器的温升是较低的，对标准型系列，即便是过载120%，温升也不超过70℃。 变压器的温升是由铁损和铜损两部分决定的，对叠片式变压器，这两部分基本相等，但环形变压器由于采用精质冷轧硅钢片绕制，并配合良好的退火工艺，其铁心损耗仅为全部损耗的（10～20）%，所以温升主要由绕组铜耗决定，合理的设计是初、次级绕组的功耗应基本平衡。 温升也与散热面积关系很大，由于环形变压器铁心温升低，绕组在整个铁心上均匀绕制，散热面积和散热条件都比较好，因此能获得较低的温升。

6合闸电流 一般变压器在合闸时都会产生很大的合闸冲击电流，而环形变压器由于没有气隙和具有高磁导率则会造成更大的合闸电流。300VA以下的环形变压器可以用一般熔断器作保护，但为了防止合闸电流烧断熔断器，选择熔断器的电流应比变压器初级电流大8～10倍。300VA以上的环形变压器要考虑使用慢速熔断器或温度熔断器作保护，有时为了降低该冲击电流可以将变压器磁通密度B值取低些。

   7变压器与整流电路 大多数作电源用的环形变压器都与整流电路相连。        供参考。
