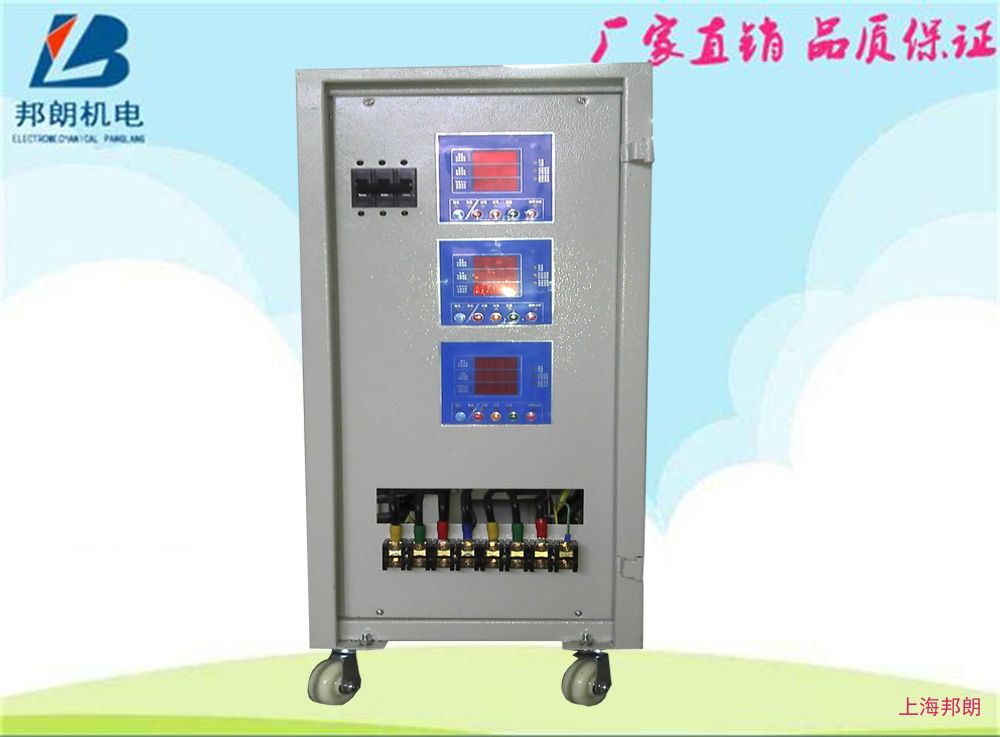

三相无触点稳压器

工作原理

SBW补偿式交流稳压器主要由补偿变压器TB、调压变压器TVV及传动系统组成（如上图）。

有碳刷、有触点、有机械传动，模拟控制。

SBW-W智能交流无触点稳压器主要由补偿变压器（可控变压器）、可控硅无触点开关、高速AD采样及单片机组成的智能处理器构成（如下图）。

无碳刷、无触点、无机械传动、数字化智能控制。

SBW-W交流无触点稳压器因此具有：智能控制与显示、快速稳压、静音节能三大显著优点。

控制及显示

模拟控制，

参数设定依靠电位器调节；

有很多厂家沿用指针式显示。

注：我厂2009年起改用LCD液晶数字显示。

12位高速AD采集，每周波采集128点，单片机数字处理及真有效值计算，控制准确无误 ，大规模可编程逻辑器件与单片机的配合。

人性化的人机界面：通过操作面板触摸键可以查看、设定稳压器各种指标。

响应时间

模拟信号采集及处理

响应时间一般为50ms左右

12位高速AD采集，每周波采集128点，单片机高速处理。

响应时间<10ms

有厂家为模拟控制方式，响应时间不能达到快速要求

稳定时间（输入电压突变10%）

1s左右（JB/T7620-1994规定）

≤50ms（YD/T1270-2003规定）

很多厂家因控制及环流问题，稳定时间接近补偿式，远不能达到标准规定≤100ms的要求

噪 音

≤55分贝

≤50分贝   具有静音特点

效率

损耗主要由补偿变压器、调压变压器两部分组成。

国标产品效率：

50KVA以下≥94%

50KVA-100KVA≥96%

100KVA以下≥97%

损耗主要由补偿变压器产生，同一厂家按相同工艺生产损耗降低近一半。

国标产品效率：

50KVA以下≥95%

50KVA-100KVA≥97%

100KVA以下≥98%

调压方式

统调或分调只能选择其一

统分调兼得：分调调压，可随意设置统调、分调（上稳特有功能），具有三相电压自动平衡功能，可有效克服中心点漂移

抗谐波功能

需要增加滤波控制电路

12位高速AD采集，每周波采集128点，单片机高速处理，数字滤波功能，在严重谐波干扰时仍可安全稳定运行

故障保护

故障切断输出

有故障切断输出或不间断自动旁路工作两种模式供选择

旁路功能

手动旁路供电

有不间断自动旁路功能

维护周期

3-6个月检查维护一次，检查碳刷压力及接触情况，清理灰尘及积碳

可以免维护：1年检查一次接线有无过热松动现象，清理灰尘污垢

稳压精度

±1-5%可调  常规±3%

±1.5-7%可设置  常规±2.5%

过载能力

5倍额定电流1秒钟
