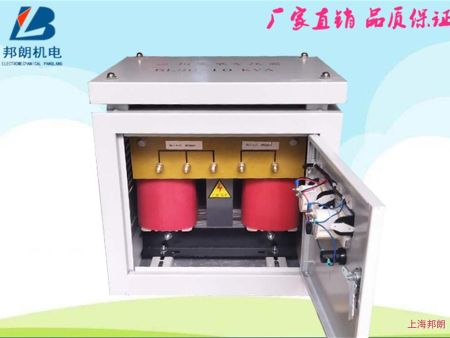

三相变单相变压器3P380V/2P220V

产品描述:

应用范围   电源                               品    牌      邦朗

型    号     SBD                                频率特性      低频

电源相数   三相                               铁心形状      EI型

冷却形式   干式                               铁心形式      芯式

绕组形式   双绕组                            防潮方式      开放式

冷却方式   风冷式                            外形结构      立式

电 压 比     3P380V/2P220V           效 率(η)      95%

额定容量    20KVA                             波    形     无附加波形失真

一，干式三变单隔离变压器概述

    DG  SBD系列干式变压器是本厂在参照同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1600KVA之间，符合IEC439、GB5226等标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外出色水平,隔离变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。

二，产品特点

在变压器建立新的中线-接地就可解除电网干扰和其它中线的困扰，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器需要正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器

三，特性优点

1，高度隔离

2，N-G性能良好

3，高度共模干扰抑制

4，将△转换为Y或Y至△

5，电压抽头容易转换

6，按用户的特殊性能要求设计

四，技术指标

温    升                           155摄氏度（含环境温度）

绝缘等级                                  F级

噪    音                             < 60db(一米以外)                波形畸变                                 <0.1%

高压测试                              2500V， 1分钟无击穿

工作频率                                 50Hz-60Hz

效    率                                   ≥95%

五，使用条件

1，适用海拔高度：≤5000m
2，环境温度：-15℃～+45℃
3，相对湿度：≤90%
4，安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
5，凡不符合上述使用条件的，应与我们协商确定
