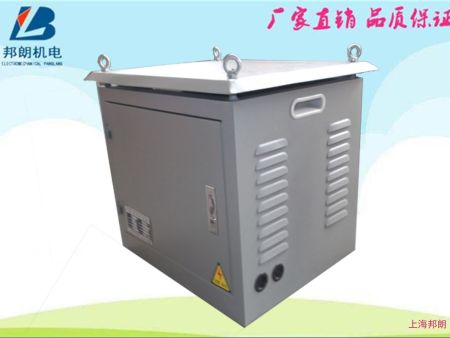

船用变压器

1.产品概述：

船用变压器属于使用在特殊的环境的特种变压器，型号分为两大系列：A.防水式：CSD9系列；B.防滴式：CSGS/CDGD系列；主要用于各类船舶上、，海洋平台及水上作业机械等系统照明、电力、通讯、供电变压或电网隔离，我公司生产的船用变压器均按照IEC92号出版物的要求进行设计制造，产品经中华人民共和国船舶检验局检验认可。并且取得船级社认证通过

2.用途及使用条件：

本产品可在符合下述环境条件的船舶、海洋平台及其它场所用于照明、电力、通讯或电网隔离：

1.海拔高度：≤1000m

2.环境温度：≤45℃

3.相对湿度：≤95%

4.有凝露、油雾和霉菌的影响

5.有船舶正常营运时所产生的振动、冲击、角度≤22.4°的摇摆和角度≤15°的倾斜

3.结构特征：

1.防水式：CSD9系列

2.铁心采用由冷轧硅钢带卷制的CD型铁心，或采用冷轧硅钢片叠制而成，并经特殊工艺处理以降低空载电流和空载损耗。

3.线圈为B级或F级绝缘

4.铁心与线圈外表用玻璃纤维毡填充后进行环氧树脂浇注，散热性好，具有严密的防水防潮性能。

5.电缆引入引出可通过变压器顶部的接线盒方便地接线。B.防滴式：CSGS系列、CDGD系列

6.铁心采用冷轧硅钢片精心叠制而成，能牢固地固定绕组，在使用条件下使振动减至越小越好。

7.绕组由漆包线、双玻璃丝包线或复合绝缘导线绕制而成，绝缘等级为B、F或H级。

8.变压器箱体由钢板制成，结构上既充分考虑到空气流通，又能有效地防滴及防止鼠类进入内部。

9.接线板及换接接线柱在变压器箱体内部，引入电缆可方便地通过箱体左侧或右侧的填料函接到接线板上。

4.订货须知:

产品型号    额定容量     额定电压

联结组别    绝缘等级     防护等级

其它特殊要求在技术协议中再行规定。
